錐形流量計是一種新型的可準確測量各種雷諾數的高精度流量計，可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同，都是基于密封管道中的能量守恒定理，錐形流量計由于具有一無二的設計結構，因而性能更優。

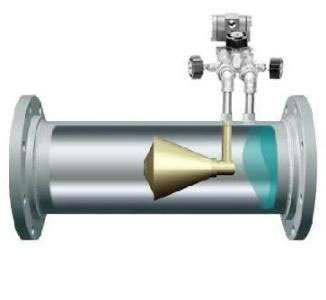

錐形流量計是在管道中芯處懸掛一錐形節流件，錐形件阻礙介質的流動，重塑流速曲線,在錐形性的下游可立即形成低壓區，管道上游的正壓同經節流件節流后的下游的負壓之間有一差壓,將正、負壓用取壓口取出，正壓口位于管道的上游，負壓口位于錐體的末端，通過測量?jī)烧咧g差壓,根據伯努力方程即可計算出管道中的流量，錐體位于管線中芯，可對所測介質的流速曲線進行優化,因此測量精度高，對儀表上、下游的直管段要求低。

錐形流量計可測量各種工況(溫度和壓力)條件下的氣相、混合氣相、液相、多相液體、氣液兩相(濕氣、液相質量比≤5%)、粉末、高粘度、高流速、臟污、含有固體懸浮顆粒的液相、溶液振動、電磁干擾等介質的流量。流體的條件可從深低溫到超臨界狀態。工作溫度高850℃ ，大壓力42.0MPa。若用特殊結構材質，溫度壓力還可以更高。可測量高雷諾數500W，底雷諾數8000甚至更低。產生滿刻度差壓信號從低小于0.1千帕到高幾十千帕。

法蘭取壓型錐形流量計(VF),采用實心錐體截流體，并在管壁用法蘭取壓，配上遠傳差壓變送器，可有效防止取壓口的堵塞，適合于含有固體顆粒粉塵介質、高粘度液體及臟污介質。

工作原理

錐形流量計是一種差壓型的流量?jī)x表。以差壓原理設計的流量?jī)x表已經有了一百多年的應用歷史了，差壓型流量計是基于密封管道中的能量轉換原理，也就是說對于穩定流體，管道壓力與管道中的介質流速的平方根成反比:速度增加壓力會下降，當介質接近錐體時，其壓力為P1,在介質通過錐體的節流區時，速度會增加壓力會降低為P2，如圖1所示，P 1和P2都通過錐形流量計的取壓口引到后接差壓變送器上，流速發生變化時，錐形流量計的兩個取壓口之間的差壓值會增大或縮小。當流速相同時，若節流面積大，則產生的差壓值也大， β值等于錐體的節流面積除以管道內徑的截面積(可換算成兩者之間的直徑比)。
